El amperímetro une en un sólo dispositivo un amperímetro con amplias funciones y un medidor de aislamiento. Además de medir los parámetros básicos como la tensión, la corriente y la resistencia, el amperímetro está equipado para medir la frecuencia y la capacidad. El envío incluye un termoelemento para realizar mediciones de temperatura. La selección automática de rango permite trabajar de forma rápida y segura. La gran pantalla LCD retroiluminada garantiza una buena lectura de los valores. Este amperímetro destaca por integrar un medidor de aislamiento. Puede medir resistencias de aislamiento hasta 5000 MΩ (5 GΩ) usando tensiones de prueba de hasta 1000 V. El amperímetro también mide de forma directa los parámetros Índice de Polarización (PI) y Proporción de Absorción Dieléctrica (DAR). Gracias a ello es posible analizar de forma rápida el valor de aislamiento de la pieza a medir. El amperímetro integra una memoria interna. Esto le permite recuperar y ver los valores almacenados en pantalla.

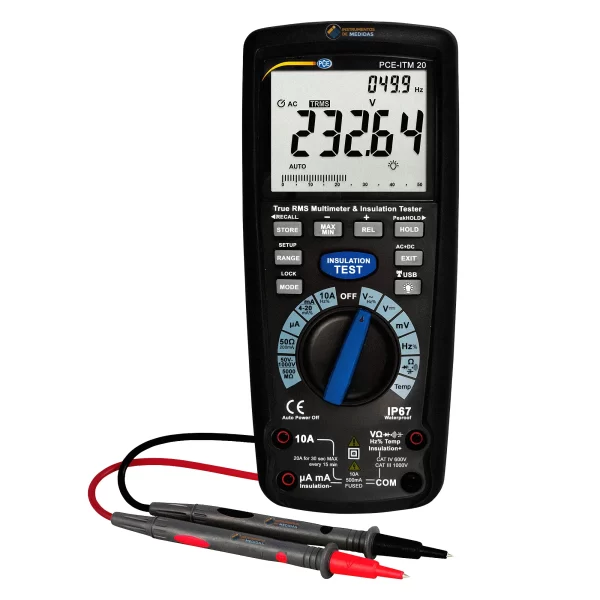

Amperímetro que integra un multímetro y un medidor de aislamiento PCE-ITM 20 - PCE Instruments
Fabricante: PCE Instruments
Plazo de entrega: 1-3 días (Salvo fin Stock)
| Medición de aislamiento | |||
| Tensión de prueba / Corriente de prueba | Rango | Resolución | Precisión |
| 50 V 1 mA @ 50 kΩ | 0,01 … 5 MΩ | 0,0001 MΩ | ± (4 % + 20 dígitos) |
| 5 … 50 MΩ | 0,001 MΩ | ± (4 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (4 % + 20 dígitos) | |
| 500 … 1000 MΩ | 0,1 MΩ | No se especifica | |
| 125 V / 1 mA @ 125 kΩ | 0,01 … 5 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) |
| 5 …. 50 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (3 % + 20 dígitos) | |
| 500 …. 5000 MΩ | 0,1 MΩ | ± (4 % + 20 dígitos) | |
| 250 V / 1 mA @ 250 kΩ | 0,01 … 5 MΩ | 0,0001 MΩ | ± (2 % + 20 dígitos) |
| 5 … 50 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (3 % + 20 dígitos) | |
| 500 … 5000 MΩ | 0,1 MΩ | ± (4 % + 20 dígitos) | |
| 500 V / 1 mA @ 500 kΩ | 0,01 … 5 MΩ | 0,0001 MΩ | ± (2 % + 20 dígitos) |
| 5 … 50 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (3 % + 20 dígitos) | |
| 500 … 5000 MΩ | 0,1 MΩ | ± (4 % + 20 dígitos) | |
| 1000 V / 1 mA @ 1000 kΩ | 0,01 … 5 MΩ | 0,0001 MΩ | ± (2 % + 20 dígitos) |
| 5 … 50 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (3 % + 20 dígitos) | |
| 500 … 5000 MΩ | 0,1 MΩ | ± (4 % + 20 dígitos) | |
| Corriente de cortocircuito | <1,5 mA | ||
| Tensión continua | Rango | Resolución | Precisión |
| 50 mV | 0,001 mV | ± (0,06 %+ 20 dígitos) | |
| 500 mV | 0,01 mV | ± (0,06 %+ 6 dígitos) | |
| 5 V | 0,0001 V | ± (0,06 %+ 4 dígitos) | |
| 50 V | 0,001 V | ± (0,06 %+ 4 dígitos) | |
| 500 V | 0,01 V | ± (0,06 %+ 4 dígitos) | |
| 1000 V | 0,1 V | ± (0,1 %+ 3 dígitos) | |
| Tensión alterna | 50 mV | 0,001 mV | ± (1 % + 50 dígitos) |
| AC + DC | 500 mV | 0,01 mV | ± (1 % + 50 dígitos) |
| 50 …. 1000 Hz | 5 V | 0,0001 V | ± (1 % + 30 dígitos) |
| 50 V | 0,001 V | ± (1 % + 30 dígitos) | |
| 500 V | 0,01 V | ± (1 % + 30 dígitos) | |
| 1000 V | 0,1 V | ± (1 % + 30 dígitos) | |
|
La precisión indicada se refieren a tensiones alternas entre el 5 y el 100 % del rango de medición. |
|||
| Corriente continua | Rango | Resolución | Precisión |
| 500 µA | 0,01 µA | ± (0,5 % + 3 dígitos) | |
| 5000 µA | 0,1 µA | ± (0,5 % + 3 dígitos) | |
| 50 mA | 0,001 mA | ± (0,5 % + 3 dígitos) | |
| 500 mA | 0,01 A | ± (0,5 % + 3 dígitos) | |
| 10 A | 0,001 A | ± (0,5 % + 3 dígitos) | |
| Corriente alterna | 500 µA | 0,01 µA | ± (1% + 30 dígitos) |
| AC + DC | 5000 µA | 0,1 µA | ± (1% + 30 dígitos) |
| 50 …. 1000 Hz | 50 mA | 0,001 mA | ± (1% + 30 dígitos) |
| 500 mA | 0,01 A | ± (1% + 30 dígitos) | |
| 10 A | 0,001 A | ± (1% + 30 dígitos) | |
| La precisión indicada se refieren a corrientes alternas entre el 5 y el 100 % del rango de medición | |||
| Resistencia | Rango | Resolución | Precisión |
| 50 Ω | 0,01 Ω | ± (0,2 % + 20 dígitos) | |
| 500 Ω | 0,1 Ω | ± (0,1 % + 10 dígitos) | |
| 5 kΩ | 0,0001 kΩ | ± (0,1 % + 3 dígitos) | |
| 50 kΩ | 0,001 kΩ | ± (0,1 % + 3 dígitos) | |
| 500 kΩ | 0,01 kΩ | ± (0,1 % + 3 dígitos) | |
| 5 MΩ | 0,001 MΩ | ± (1 % + 10 dígitos) | |
| 50M Ω | 0,001 MΩ | ± (1,5 % + 50 dígitos) | |
| Capacidad | 50 nF | 0,001 nF | ± (1,5 % + 50 dígitos) |
| 50 nF | 0,01nF | ± (1,5 % + 10 dígitos) | |
| 500 nF | 0,1 nF | ± (1,5 % + 10 dígitos) | |
| 5 µF | 0,001µF | ± (1,5 % + 5 dígitos) | |
| 50 µF | 0,01µF | ± (1,5 % + 5 dígitos) | |
| 500 µF | 0,1µF | ± (1,5 % + 5 dígitos) | |
| 5 mF | 0,001 mF | ± (3 % + 30 dígitos) | |
| 10 mF | 0,01 mF | ± (3 % + 30 dígitos) | |
| Frecuencia (electrónica) | 50 Hz | 0,001 Hz | ± (0,02 % + 3 dígitos) |
| 500 Hz | 0,01 Hz | ± (0,02 % + 3 dígitos) | |
| 5 kHz | 0,0001 kHz | ± (0,02 % + 3 dígitos) | |
| 50 kHz | 0,001 kHz | ± (0,02 % + 3 dígitos) | |
| 500 kHz | 0,01 kHz | ± (0,02 % + 3 dígitos) | |
| 5 MHz | 0,0001 MHz | ± (0,02 % + 3 dígitos) | |
| 50 MHz | 0,001 MHz | ± (0,02 % + 3 dígitos) | |
| 100 MHz | 0,01 MHz | No se especifica | |
| Sensibilidad: 0,8 V RMS min @ 20% … 80 % Duty Cylce < 100 kHz 5 V RMS min @ 20 % … 80 % > 100 kHz |
|||
| Frecuencia (eléctrica) | Rango | Resolución | Precisión |
| 40 Hz … 10 kHz | 0,01 1 Hz … 0,001 kHz | ± (0,1 %) | |
| Duty Cycle | 0,1 … 99,9 % | 0,01 % | ± (1,2 % + 2 dígitos) |
| Ancho de pulsos | 100 µS … 100 ms; Frecuencia: 5 Hz … 150 kHz | ||
| Temperarura – Termoelemento tipo K | -50 … 1350 °C | 0,1 °C | ± (0,5 % + 3,5 °C) |
| 4 … 20 mA % | -25 … 125 % | 0,01 % | ± 50 dígitos |
| Resistencia Rango 50 Ω | 50 Ω | 0,001 Ω | ± (1 % + 20 dígitos) |
| 500 Ω | 0,01 Ω | ± (1 % + 20 dígitos) | |
| Tensión en vacío: 5 V; Protección de sobrecarga: 250 V | |||
| Método de prueba de DAR y PI | |||
| Valor PI | Estado del material analizado | ||
| 2 … 4 (Normalmente 3) | Considerado como un buen aislamiento (tipos más antiguos) | ||
| 1.0 … 1.5 | Inaceptable (tipos más antiguos) | ||
| 1.0 | Resistencia de aislamiento muy alta (tipo moderno de sistema de aislamiento | ||
| 1.0 o menos | Fallo | ||
| Estándar DAR | Estado del material analizado | ||
| 1.6 o más | Excelente | ||
| 1.25 – 1.6 | Aprobado | ||
| <1.25 o menos | Fallo | ||
| Otras especificaciones | |||
| Memoria | 9999 valores | ||
| Carcasa | Carcasa doble, IP67 (resistente al agua y polvo) | ||
| Prueba de caída | 2 m | ||
| Prueba de diodos | Corriente de prueba 0,9 mA Tensión en vacío 2,8 mA |
||
| Prueba de continuidad | Señal acústica con resistencia < 35 Ω Corriente de prueba < 0,35 mA |
||
| Detección valor pico | Detección > 1ms | ||
| Sensor de temperatura | Termoelemento tipo K | ||
| Impedancia de entrada | Tensión continua:: > 10 MΩ Tensión alterna: > 9 MΩ |
||
| Acoplamiento AC | TRMS | ||
| Ancho de banda tensión alterna | 50 Hz … 1 kHz | ||
| Factor de cresta | <3 con 500 V / < 1,5 con 1000 V | ||
| Pantalla | LCD de 50000 dígitos con gráfico de barras, retroiluminada | ||
| Desconexión | Tras minutos 15 de inactividad | ||
| Cuota de medición / Actualización en pantalla | 10 Hz | ||
| Alimentación | 6 x pilas 1,5 V, tipo AA | ||
| Fusibles | mA,µA: 0,5 A / 1000 V cerámica de tipo rápido A: 10 A / 1000 V cerámica de tipo rápido |
||
| Condiciones operativas | 5 … 40 °C / máx. 80 % H.r. | ||
| Condiciones de almacenamiento | -20 … 60 °C / máx.. 80 % H.r. | ||
| Altura operativa | Máx.. 2000 m | ||
| Peso | Aprox. 720 g | ||
| Dimensiones | 220 x 95 x 50 mm | ||
| Seguridad | EN61010-1 IEC 61010-1 Teil 2 (2001) CAT IV 600 V, CAT III 1000V UL 61010-1 Teil 2 (2004) CAN/CSA C22.2 No 6110-1 Teil 2 (2004) UL 61010B-2-031 Teil 1 (2003) |
||
