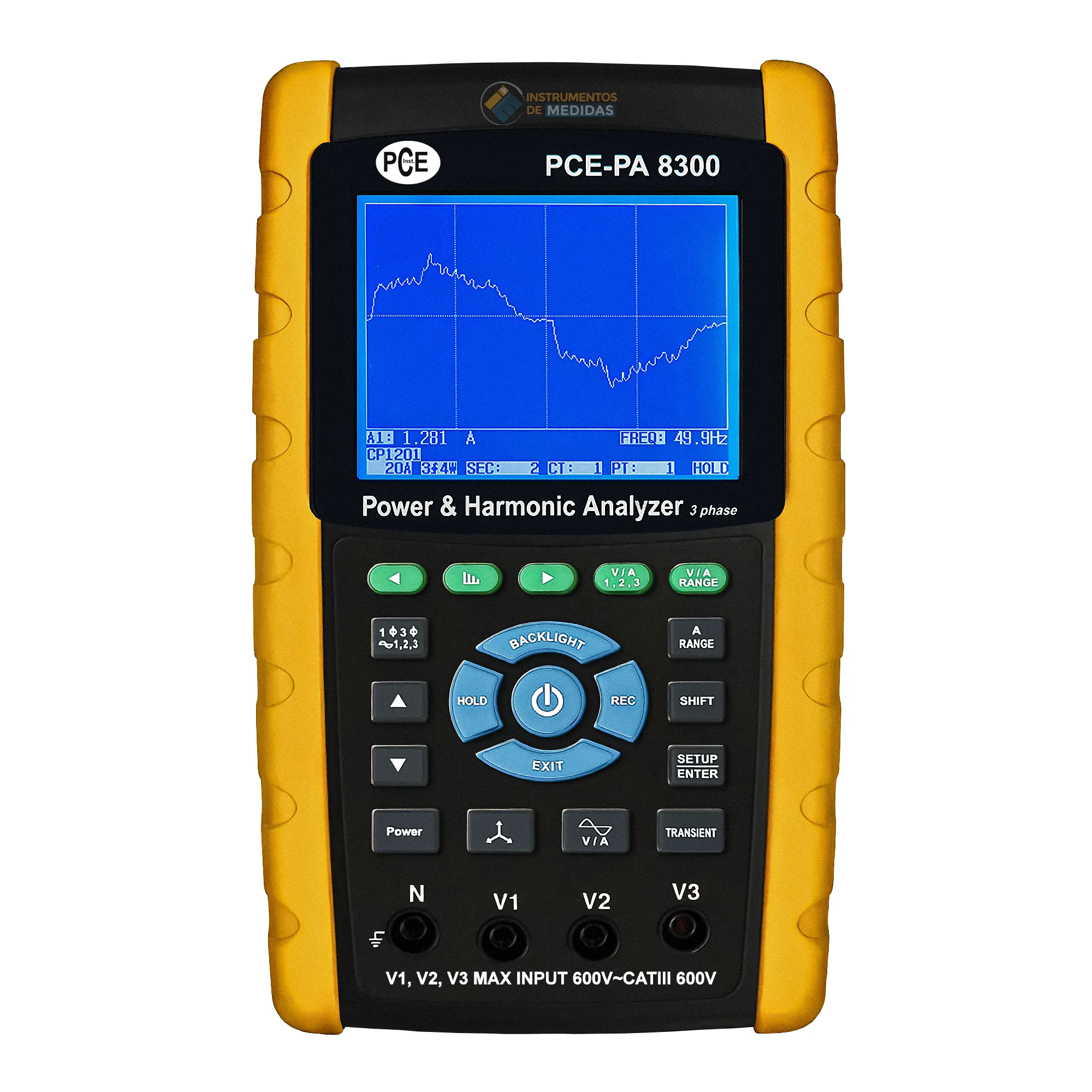

El analizador de potencia trifásico PCE-PA 8300-2 es una herramienta profesional diseñada para la medición y análisis de redes eléctricas hasta 3000 A AC. Este dispositivo permite medir con precisión parámetros eléctricos como la potencia activa, reactiva y aparente, así como la energía consumida. Además, detecta armónicos hasta el orden 50, lo que lo convierte en un equipo esencial para evaluar la calidad de la energía y detectar distorsiones eléctricas. Este analizador de potencia se caracteriza por su facilidad de uso y su interfaz intuitiva. Cuenta con una pantalla gráfica LCD de alta resolución que muestra todos los valores de forma clara y ordenada. La tarjeta de memoria SD incluida permite almacenar los datos de medición para su posterior análisis, lo que resulta ideal para auditorías energéticas, mantenimiento preventivo o estudios prolongados de redes eléctricas. El modelo PCE-PA 8300-2 se suministra en dos configuraciones y está equipado con pinzas flexibles para corriente de hasta 3000 A, lo que facilita su uso en una amplia gama de entornos industriales y comerciales. El equipo permite establecer intervalos de registro programables, lo que facilita la monitorización continua sin supervisión constante. Su robustez, precisión y capacidad de registro lo convierten en una solución integral para profesionales del sector eléctrico que buscan un análisis exhaustivo de las condiciones energéticas en instalaciones complejas. Gracias a sus funciones avanzadas y su diseño portátil, el PCE-PA 8300-2 ofrece un control completo sobre el comportamiento eléctrico de cualquier red.
Pinza amperimétrica trifásica para medir armónicos y energía PCE-PA 8300-2 - PCE Instruments
Fabricante: PCE Instruments
Plazo de entrega: 1-3 días (Salvo fin Stock)
| Especificaciones técnicas | ||
| Especificaciones eléctricas | ||
| Medición de tensión (AC V) | ||
| Rango de medición | Resolución | Precisión |
| 10 V … 600 V (fase a neutro) 10 V … 600 V (fase a fase) |
0,1 V | ±(0,5 % + 0,5 V) |
| Medición de la corriente (AC A) con el Set 2 | ||
| Rango de medición | Resolución | Precisión |
| 30 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) |
±(0,5 % + 0,1 A) |
| 300 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) |
±(0,5 % + 0,5 A) |
| 3000 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) |
±(0,5 A + 5 A) |
| Potencia activa | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) |
| 10 … 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) |
| 100 … 999,9 kW | 0,1 kW | ±(1 % + 0,8 kW) |
| 1 … 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) |
| Potencia aparente | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) |
| 10 … 99,99 kVA | 0,01 kVA | ±(1 % + 0,08 kVA) |
| 100 … 999,9 kVA | 0,1 kVA | ±(1 % + 0,8 kVA) |
| 1 … 9,999 MVA | 0,001 MVA | ±(1 % + 0,008 MVA) |
| Potencia reactiva | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) |
| 10 … 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) |
| 100 … 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) |
| 1 … 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
| Energía activa | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) |
| 10 … 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) |
| 100 … 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) |
| 1 … 9,999 MWh | 0,001 MWh | ±(2 % + 0,008 MWh) |
| Energía aparente | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kVAh | 0,001 kVAh | ±(2 % + 0,008 kVAh) |
| 10 … 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) |
| 100 … 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) |
| 1 … 9,999 MVAh | 0,001 MVAh | ±(2 % + 0,008 MVAh) |
| Energía reactiva | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) |
| 10 … 99,99 kVARh | 0,01 kVARh | ±(2 % + 0,08 kVARh) |
| 100 … 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh) |
| 1 … 9,999 MVARh | 0,001 MVARh | ±(2 % + 0,008 MVARh) |
| Factor de potencia | ||
| Rango de medición | Resolución | Precisión |
| 0 … 1 | 0,01 | ± 0,04 |
| Ángulo de fase | ||
| Rango de medición | Resolución | Precisión |
| -180° … 180° | 0,1° | ± 1° |
| Frecuencia | ||
| Rango de medición | Resolución | Precisión |
| 45 … 65 Hz | 0,1 Hz | ± 0,1 Hz |
| Armónicos de tensión alterna a 50/60 Hz | ||
| Rango de medición | Resolución | Precisión |
| Orden 1 … 20 | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 10 dígitos) |
| Orden 21 … 30 | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 20 dígitos) |
| Orden 31 … 50 | 0,1 V 0,1 % |
No especificada |
| Armónicos de corriente alterna a 50/60 Hz | ||
| Rango de medición | Resolución | Precisión |
| Orden 1 … 20 | 0,1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 10 dígitos) |
| Orden 21 … 30 | 0,1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 20 dígitos) |
| Orden 31 … 50 | 0,1 A 0,1 % |
No especificada |
| Especificaciones técnicas generales | ||
| Pantalla | LCD de 3,7 » (320 x 240 píxeles) con iluminación de fondo |
|
| Estándar de seguridad | IEC1010CAT III 600 V | |
| Impedancia de entrada AC V | 10 MOhmios | |
| Frecuencia de funcionamiento de las pinzas de corriente |
40 Hz … 1 kHz | |
| Frecuencia de funcionamiento de las pinzas de corriente comprobadas |
45 Hz … 65 Hz | |
| Protección de sobrecarga | AC V AC A |
720 V RMS 1300 A con pinzas de corriente |
| Memoria | Tarjeta SD | |
| Intervalo de registro | 1 segundo | |
| Función de registrador de datos | Registro en tiempo real en tarjeta SD | |
| Cuota de registro | 2 … 7200 segundos | |
| Salida de datos (visualización en tiempo real desde un PC) |
Mediante USB o RS-232, según el cable de conexión |
|
| Temperatura de funcionamiento | 0 … +50 °C | |
| Humedad ambiental permitida | < 80 % H.r. | |
| Alimentación | 8 x pilas 1,5 V AA Adaptador de red de 9 V |
|
| Consumo | Medidor: 300 mA DC Pinzas de corriente: 34 mA DC |
|
| Diámetro máx. del cable | 50 mm | |
| Dimensiones | Medidor: 225 x 125 x 64 mm Pinzas de corriente: 210 x 64 x 33 mm Mordaza: 86 mm (exterior) |
|
| Peso | Medidor: 948 g (con las pilas puestas) Pinzas de corriente: 467 g (con el cable) |
|
