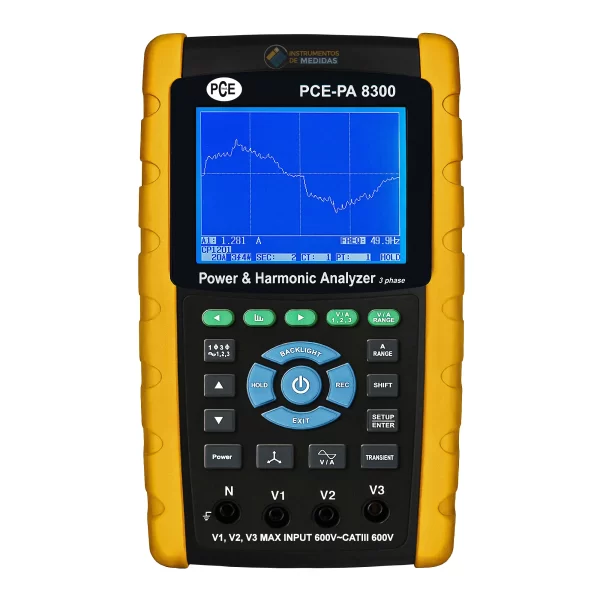

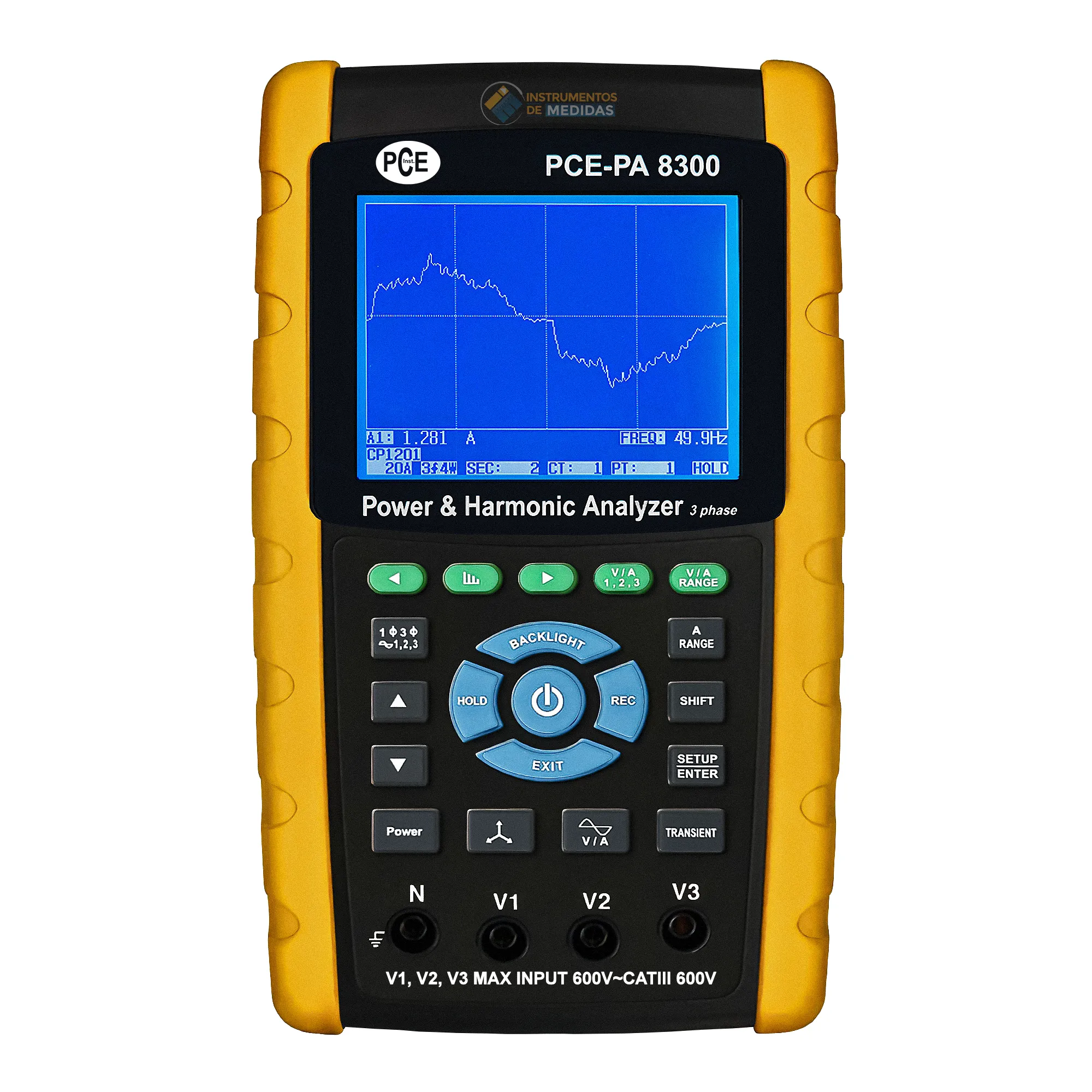

El PCE-PA 8300-1 es un analizador de redes eléctricas de alta capacidad, ideal para el monitoreo y análisis de sistemas eléctricos industriales. Este dispositivo permite realizar mediciones precisas de tensión, corriente, potencia y calidad de energía, incluyendo el análisis detallado de armónicos hasta el orden 50. Con un rango de medición de hasta 1200 A AC y 9999 MW, el PCE-PA 8300-1 es perfecto para aplicaciones exigentes donde se requiere un control completo del rendimiento eléctrico. Gracias a su pantalla LCD retroiluminada, puede visualizar fácilmente los resultados en tiempo real, lo que facilita la identificación de distorsiones eléctricas o irregularidades en la red. Además, incorpora una tarjeta SD que permite el registro continuo de datos, con posibilidad de configurar el intervalo de muestreo. Esto hace que el analizador sea una solución excelente para análisis prolongados, auditorías energéticas y diagnósticos de calidad de energía en instalaciones industriales, comerciales o de servicios públicos. El equipo incluye pinzas de corriente y está disponible en dos configuraciones según las necesidades de medición. Su manejo intuitivo permite que técnicos e ingenieros eléctricos puedan realizar mediciones sin complicaciones y con un alto grado de precisión. Gracias a la funcionalidad de registro en tarjeta SD, los datos pueden transferirse fácilmente a un ordenador para su evaluación mediante software especializado. Esto optimiza los procesos de análisis energético y facilita la generación de informes técnicos. El PCE-PA 8300-1 es una herramienta indispensable para cualquier profesional que necesite realizar un monitoreo confiable y detallado de las condiciones eléctricas en sistemas trifásicos o monofásicos de alta potencia.
Analizador de redes eléctricas (Hasta 1200 A AC) PCE-PA 8300-1 - PCE Instruments
Fabricante: PCE Instruments
Plazo de entrega: 1-3 días (Salvo fin Stock)
| Especificaciones eléctricas | ||
| Medición de tensión (AC V) | ||
| Rango de medición | Resolución | Precisión |
| 10 V … 600 V (fase a neutro) 10 V … 600 V (fase a fase) |
0,1 V | ±(0,5 % + 0,5 V) |
| Medición de corriente (AC A) con Set 1 | ||
| Rango de medición | Resolución | Precisión |
| 20 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) |
±(0,5 % + 0,1 A) |
| 200 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) |
±(0,5 % + 0,5 A) |
| 1200 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) |
±(0,5 A + 5 A) |
| Potencia activa | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) |
| 10 … 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) |
| 100 … 999,9 kW | 0,1 kW | ±(1 % + 0,8 kW) |
| 1 … 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) |
| Potencia aparente | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) |
| 10 … 99,99 kVA | 0,01 kVA | ±(1 % + 0,08 kVA) |
| 100 … 999,9 kVA | 0,1 kVA | ±(1 % + 0,8 kVA) |
| 1 … 9,999 MVA | 0,001 MVA | ±(1 % + 0,008 MVA) |
| Potencia reactiva | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) |
| 10 … 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) |
| 100 … 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) |
| 1 … 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
| Energía activa | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) |
| 10 … 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) |
| 100 … 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) |
| 1 … 9,999 MWh | 0,001 MWh | ±(2 % + 0,008 MWh) |
| Energía aparente | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kVAh | 0,001 kVAh | ±(2 % + 0,008 kVAh) |
| 10 … 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) |
| 100 … 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) |
| 1 … 9,999 MVAh | 0,001 MVAh | ±(2 % + 0,008 MVAh) |
| Energía reactiva | ||
| Rango de medición | Resolución | Precisión |
| 0 … 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) |
| 10 … 99,99 kVARh | 0,01 kVARh | ±(2 % + 0,08 kVARh) |
| 100 … 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh) |
| 1 … 9,999 MVARh | 0,001 MVARh | ±(2 % + 0,008 MVARh) |
| Factor de potencia | ||
| Rango de medición | Resolución | Precisión |
| 0 … 1 | 0,01 | ± 0,04 |
| Ángulo de fase | ||
| Rango de medición | Resolución | Precisión |
| -180° … 180° | 0,1° | ± 1° |
| Frecuencia | ||
| Rango de medición | Resolución | Precisión |
| 45 … 65 Hz | 0,1 Hz | ± 0,1 Hz |
| Armónicos de tensión alterna a 50/60 Hz | ||
| Rango de medición | Resolución | Precisión |
| Orden 1 … 20 | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 10 dígitos) |
| Orden 21 … 30 | 0,1 V 0,1 % |
± (2 % + 0,5 V) ± (2 % + 20 dígitos) |
| Orden 31 … 50 | 0,1 V 0,1 % |
No especificada |
| Armónicos de corriente alterna a 50/60 Hz | ||
| Rango de medición | Resolución | Precisión |
| Orden 1 … 20 | 0,1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 10 dígitos) |
| Orden 21 … 30 | 0,1 A 0,1 % |
± (2 % + 0,5 A) ± (2 % + 20 dígitos) |
| Orden 31 … 50 | 0,1 A 0,1 % |
No especificada |
| Especificaciones técnicas generales | ||
| Pantalla | LCD de 3,7 » (320 x 240 píxeles) con iluminación de fondo |
|
| Estándar de seguridad | IEC1010CAT III 600 V | |
| Impedancia de entrada AC V | 10 MOhmios | |
| Frecuencia de funcionamiento de las pinzas de corriente |
40 Hz … 1 kHz | |
| Frecuencia de funcionamiento de las pinzas de corriente comprobadas |
45 Hz … 65 Hz | |
| Protección de sobrecarga | AC V AC A |
720 V RMS 1300 A con pinzas de corriente |
| Memoria | Tarjeta SD | |
| Intervalo de registro | 1 segundo | |
| Función de registrador de datos | Registro en tiempo real en tarjeta SD | |
| Cuota de registro | 2 … 7200 segundos | |
| Salida de datos (visualización en tiempo real desde un PC) |
Mediante USB o RS-232, según el cable de conexión |
|
| Temperatura de funcionamiento | 0 … +50 °C | |
| Humedad ambiental permitida | < 80 % H.r. | |
| Alimentación | 8 x pilas 1,5 V AA Adaptador de red de 9 V |
|
| Consumo | Medidor: 300 mA DC Pinzas de corriente: 34 mA DC |
|
| Diámetro máx. del cable | 50 mm | |
| Dimensiones | Medidor: 225 x 125 x 64 mm Pinzas de corriente: 210 x 64 x 33 mm Mordaza: 86 mm (exterior) |
|
| Peso | Medidor: 948 g (con las pilas puestas) Pinzas de corriente: 467 g (con el cable) |
|
